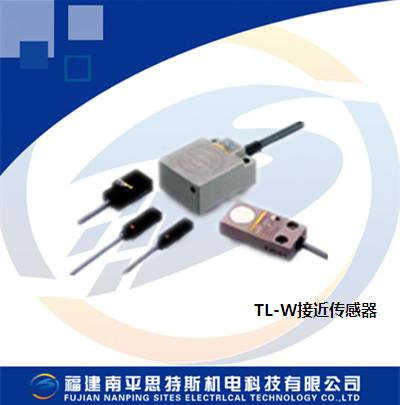

歐姆龍TL-W接近傳感器

 檢測距離  5mm±10%

 設定距離  0～4mm

 應差距離  檢測距離的10%以下

 檢測物體  磁性金屬，非磁性金屬會降低檢測距離。

 標準檢測物體  鐵18×18×1mm

 響應頻率*   500Hz

 電源電壓

（使用電壓范圍）   DC12～24V 脈動（p-p） 10%以下（DC10～30V）

 漏電流  0.8mA以下

 控制輸出  開關容量  3～100mA

 殘留電壓  3.3V以下（負載電流100mA以及導線長2m時）

 顯示燈  D1型：動作顯示（紅）、設定顯示（綠）

 D2型：動作顯示（紅）

  動作狀態

（檢測物體接近時）  D1型

 D2型：NC

 保護回路  負載短路保護、浪涌吸收

 環境溫度  工作時、保存時：各－25～＋70℃ （不結冰，結露）

 環境濕度  工作時、保存時：各35～95%RH （不結露）

 溫度的影響  在－25～＋70℃溫度范圍內，為＋23℃時檢測距離的±10%以下 電壓的影響  在額定電源電壓±15%范圍內，為額定電源電壓時檢測距離的±2.5%以下 絕緣電阻  50MΩ以上（DC500V兆歐表）充電部整體與外殼間  耐電壓  AC1,000V 1min 充電部整體與外殼間 振動（耐久）  10～55Hz 上下振幅1.5mm X、Y、Z各方向2h 沖擊（耐久）  500m/s2 X、Y、Z各方向 3次  保護結構   IEC規格 IP67[JEM規格 IP67g （耐浸型、耐油型）

 連接方式  導線引出式（標準導線長2m）

 質量（捆包狀態）  約45g

 材料  外殼  耐熱ABS

 檢測面

 附件  使用說明書

* 直流開關部的響應頻率為平均值

  測定條件為：有標準檢測物體時，檢測體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。直流3線式         型號

 項目

TL-W1R5MC1

TL-W3MC

TL-W5MC

TL-W5E1

TL-W5E2

TL-W5F1

TL-W5F2

TL-W20ME1

TL-W20ME2

 檢測距離  1.5mm±10%   3mm±10%   5mm±10%   20mm±10%

 設定距離  0～1.2mm   0～2.4mm   0～4mm   0～16mm

 應差距離  檢測距離的10%以下   檢測距離的 1～15%

 檢測物體  磁性金屬，非磁性金屬會降低檢測距離。

標準檢測物體  鐵18×18×1mm   鐵12×12×1mm   鐵18×18×1mm   鐵50×50×1mm

 響應頻率  1kHz以上  600Hz以上  500Hz以上  300Hz以上  40Hz以上

 電源電壓（使用電壓范圍）   DC12～24V 脈動（p-p）10%以下 （DC10～30V）  DC12～24V 脈動（p-p） 20%以下（DC10～30V）  DC12～24V 脈動（p-p） 10% 以下（ DC10～30V）  消耗電流  15mA以下（DC24V時、無負載）   10mA以下  DC24V，15mA以下

（DC24V時、無負載時）  8mA/12V、 15mA/24V

控制輸出  開關容量  NPN集電極開路 100mA以下 （DC30V以下） NPN集電極開路DC12V時50mA以下（DC30V以下DC24V時100mA以下（DC30V以下）  200mA  DC12V時100mA以下 DC24V時200mA以下 殘留電壓  1V以下 （負載電流100mA以及導線長2m時） 1V以下（負載電 流50mA以及導線 長2m時）  2V以下 （負載電流200mA以及導線 長2m時）  1V以下（負載電 流200mA以及導線 長2m時） 顯示燈  檢測顯示（紅）

 動作狀態（檢測物體接近時）  NO   C1型：NO C2型：NC  E1型、F1型：NO E2

型、F2型：NC

 保護回路  逆向連接保護、浪涌吸收

 環境溫度  工作時、保存時：各－25～＋70℃ （不結冰，結露）

 環境濕度  工作時、保存時：各35～95%RH （不結露）

 溫度的影響  在－25～＋70℃溫度范圍內，為＋23℃時檢測距離的±10%以下   電壓的影響  在額定電源電壓±10%范圍內 額定電源電壓時檢測距離的 ±2.5%以下  在額定電源電壓 ±20%范圍內額定 電源電壓時檢測距 離的±2.5%以下  在額定電源電壓±10%范圍內 額定電源電壓時檢測距離的±2.5%以下  絕緣電阻  50MΩ以上（DC500V兆歐表）充電部整體與外殼間

 耐電壓  AC1,000V 50/60Hz 1min 充電部整體與外殼間

 振動（耐久）  10～55Hz 上下振幅1.5mm X、Y、Z各方向 2h

 沖擊（耐久）   500m/s2 X、Y、Z各方向3次  500m/s2 X、Y、Z各方向 10次

 保護結構  IEC規格 IP67[JEM規格 IP67g （耐浸型、耐油型）]

 連接方式  導線引出式（標準導線長2m） 質量（捆包狀態） 約30g   約45g   約70g  約180g 材料  外殼  耐熱ABS  鋁壓鑄  耐熱ABS 檢測面  耐熱ABS

產品規格僅供參考，詳細信息請于業務員聯系。
