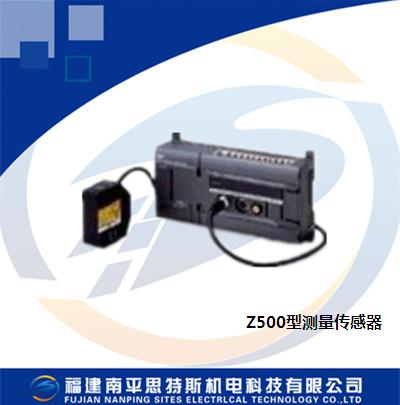

采用歐姆龍獨自的線性光束方式、一下子解決形狀測量的問題。
工作件形狀一次性測量。
能夠安定的進行測量。
豐富的測量項目。
4種顯示畫面。

額定值/性能

傳感器：Z500-SW2/-SW6/-SW17

項目 Z500-SW2  Z500-SW6 Z500-SW17
擴散反射 式正反射式 擴散反射 式正反射式 擴散反射 式正反射式

測量中心距離 5.2mm
 20mm
(光束外罩安裝時：16mm)
 50mm 44mm  100mm 94mm
測量范圍 ±0.8mm ±5mm  ±4mm ±20mm  ±16mm
光源 可視半導體激光＊10
（波長650nm、1mW max、等級2） 可視半導體激光
（波長658nm、15mW max、等級3B）
光束形狀＊1 基準距離時20μm×4mmTYP.
（測量區域2mm） 基準距離時30μm×24mmTYP.
（測量區域6mm） 基準距離時60μm×45mmTYP.
（測量區域17mm）
直線性 ±0.1%F.S.
（＊3） ±0.1%F.S.
（＊2） ±0.1%F.S. （＊4）
分辨率 0.1μm （＊5、＊6） 0.3μm （＊7、＊8） 1μm （＊7、＊8）
采樣周期 9.96ms
LED指示燈（LASER燈） 激光ON時點亮
溫度特性 ＊9  0.01%F.S./℃
耐環境性 保護構造 IEC60529規格 IP64  IEC60529規格 IP66
周圍亮度 受光面亮度 3000lx以下：白熾燈
周圍濕度 動作時：0～+50℃、保存時：-15～+60℃ （無結冰、無凝露）
周圍濕度 動作時、保存時：各35～85％RH （無凝露）
振動（耐久）  10～150Hz （振幅0.35mm） X、Y、Z方向 8min
材質 機體：鋁合金壓鑄 電纜線外皮：耐熱氯乙烯
電纜線長度 2m 0.5m 2m
最小彎曲半徑 68mm
重量（包裝狀態） 約600g （機體：約350g） 約700g （機體：約600g）  約

800g （機體：約600g）
附屬品 警告標簽2張

＊1. 以中心光強度的1/e2 (13.5%)來定義。在定義的范圍外也有漏光、工作周圍

的反射率比工作件搞的狀況下，又是會有影響。
＊2. 用本公司標準的石英玻璃測定時，相對位移輸出的理想直線的誤差。根據工

件不同有時直線性會有變化。
＊3. 用本公司標準的SUS塊測定時，相對位移輸出的理想直線的誤差。根據工件

不同又是直線性會有變化。
＊4. 用本公司標準的白鋁瓷測定時，相對位移輸出的理想直線的誤差。根據工件

不同又是直線性會有變化。
 ＊5. 位移輸出的「峰值～峰值」的位移換算值。用本公司標準的石英玻璃（正

反射模式）或者是時本公司標準的SUS塊（擴散反射模式）作為工件，在測 量中

心測定的時候。在電磁場內時，有時候得不到滿意的分辨率。
＊6. 與Z500－MC10接續，測量平均此時為16次時。平均數據是用經RS-232C傳 輸

、在PC里儲存數據后算出的。
＊7. 位移輸出的「峰值～峰值」的位移換算值。（用本公司標準的白鋁瓷作為工

件，在測量中心測定的時候）在強電磁場內時，有時候得不到滿意的分辨 率。
＊8. 與Z500-MC10 接續，測量平均次數為64 次時。平均數據是用經RS-232C 傳

輸、在PC里儲存數據后算出的。
＊9. 傳感器部分和工作（白鋁瓷）之間用鋁固定件固定住時的值。 ＊10.還備有

強激光輸出型號（等級3B）。請另行咨詢。


控制器：Z500-MC10 項目 內容
性能
規格 傳感器接續臺數 2臺
幀數 16
平均 平均次數（9階段、1～256次）
光量追蹤機能 自動（能夠指定光量追蹤范圍）、固定（從31階段中選擇）、多重

（能夠指定光量范圍）
測量項目
 從以下的8類中選擇
高度、2點高度差、3點高度差、邊緣位置、寬度、邊緣中心、最高/最低位置、用

戶定義
區域指定 能夠指定線性光束方向的區域
觸發模式 采樣、峰值、谷值、峰值～谷值、均值
測量數據 最大8輸出/幀數
結果輸出 ·判斷輸出（HIGH、PASS、LOW、ERROR）、·測定值輸出（測定值）

·判斷輸出（OK、NG）

接線座 輸入11個：TRIGGER, LD-OFF, RESET, D10～D17
輸出21個：DO0～DO19, GATE
顯示器 I/F 1CH(針狀插口、支持顯示器)
模擬輸出 分辨率最大能夠以4萬階段輸出全量 分辨率＊ 0.25mV （±5V）、0.4

μA （4-20mA）
一般
規格 電源電壓 DC21.6～26.4V
消耗電流 1A以下（接續2臺傳感器時）
絕緣電阻 DC外部接線端全部和地線接線端之間：20MΩ以上（DC100V時）
（內置的突波吸收器卸下時）
負載電壓 DC外部接線端全部和地線接線端之間：AC1000V 50/60Hz （內置的突波

吸收器卸下時）
漏電流 10mA以下
抗干擾信號 1500Vp-p、脈沖幅0.1μs/1μs 啟動：1ns脈沖
抗振動 10～150Hz （復振幅0.1mm） X、Y、Z方向 8min
抗沖擊 200m/s2 6方向 各3次
周圍溫度 動作時：0～+50℃、保存時：-15～+60℃ （無結冰·無凝露）
周圍濕度 動作時·保存時：各35～85％RH （無凝露）
周圍環境 無腐蝕性氣體
接地 D類接地（接地電阻100Ω以下）※以往的第三類接地
保護構造 盤類藏型（IEC規格 IP20）
材質 機體：ABS
重量（包裝狀態）  約1300g （機體：約700g）
附屬品 手冊2本、電阻（250Ω、1/2W） 1個
注. 另備有英文菜單型號。請另行詢問。
＊接在本公司的線性控制器K3AS型上，測量平均次數為64次時

顯示器 商品名 液晶顯示器
F150-M05L
項目 型號
尺寸 5.5英寸
型號 液晶彩色TFT
解像度 320×240
輸入信號 NTSC （1.0V/75Ω）
電源電壓 DC20.4～26.4V
消耗電流 約700mA
周圍溫度
 動作時：0～+50℃
保存時：-25～+65℃ （無結冰·無凝露）
周圍濕度 動作時、保存時：各35～85％RH （無凝露）
重量 （包裝狀態） 約870g （機體約610g）
附屬品 使用說明書、固定零件4個
